Mạch đèn giao thông ngã tư

Click vào ảnh xem full

DEMO

Hệ thống linh kiện cho mạch:

Khối nguồn:LM7805,2 tụ gốm  104,1 led báo nguồn + trở 220R

Khối chip: + Khối reset:nút bấm 4 chân(2 chân càng tốt),trở 10k,tụ hóa 10uF.

                  +Khối tạo xung:2 tụ gốm 33uF,thạch anh 12MHZ

 Khối hiển thị:Led 7 đoạn Anode chung,các chân data lắp thêm trở 220R - 330R,tranzitor ngược C828 hoặc C1815,các chân B của tran dùng thêm trở kích 4k,led đơn 3 màu xanh đỏ vàng.

File tải về máy mạch Nguyên lý + Code C + File Hex

:

Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút hiện ra ở góc phải phía trên, nhấn vào để đến trang download
Phạm Văn Ngọc Anh- 01644326695

Phạm Minh Nhật       - 01649679474

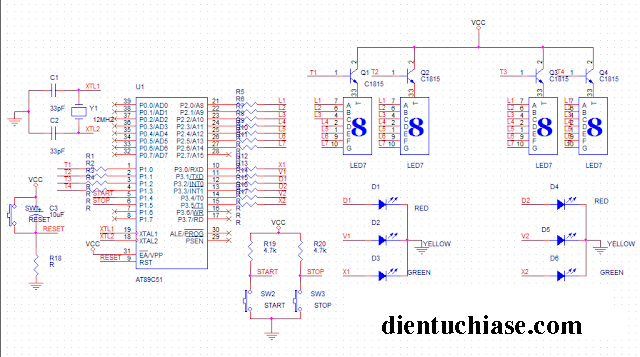

Mấy bạn hỏi Chip sơ đồ nguyên lý trên Orcad..nên chip vẽ post luôn cho các bạn xem..có cả thông số để làm mạch.

Còn đây là File PDF nguyên lý..đã chuẩn..các bạn download về xem Zoom lên là rõ nét.

(File PDF Nguyen Lý Orcad 9.2)

Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút hiện ra ở góc phải phía trên, nhấn vào để đến trang download

Phạm Văn Ngọc Anh- 01644326695

Phạm Minh Nhật       - 01649679474
